بسته به امکانات و ویژگی‌های یک سوئیچ، قیمت سوئیچ شبکه متفاوت خواهد بود. یکی از دلایل کیفیت بالای سوئیچ‌های سیسکو امکاناتی‌ست که در فرامین این سوییچ طراحی شده. دستور show یکی از پرکاربردترین این فرامین است که از پارامترها و سوییچ‌های مختلفی ساخته شده و در زمینه جمع‌آوری اطلاعات و عیب‌یابی مشکلات شبکه کمک فراوانی می‌کنند. این دستور شامل ۲۶ سوییچ مختلف است که هر یک کاربرد خاص خود را دارند.
با توجه به این‌که مطالب و وب‌سایت‌های فارسی به شکل جسته و گریخته برخی از این سوییچ‌ها را بررسی کرده‌اند، در این مطلب تصمیم گرفتیم فهرست کامل این سوییچ‌ها را معرفی کنیم و مرجع کامل دستورات show در سوئیچ سیسکو را در اختیار شما قرار دهیم.
برای آشنایی با تنظیمات سوییچ سیسکو مقاله “کانفیگ اولیه سوئیچ سیسکو” را مطالعه نمایید.

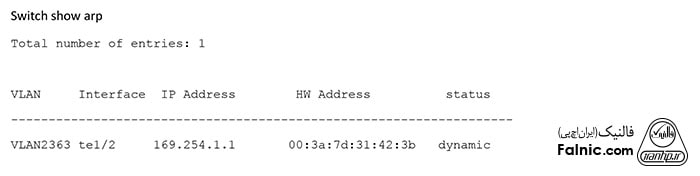

۱. switch show arp
پارامتر و سوییچ arp موجودیت‌های درون جدول ARP را نشان می‌دهد. این سوییچ باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
Switch show arp
فرمان Switch show arp فاقد هرگونه پارامتری است. در ادامه نمونه این دستور را می‌بینید که خروجی آن دارای ۵ فیلد است.
فیلد interface می‌تواند خالی باشد، زیرا این احتمال وجود دارد که رابط مرتبط با مک آدرس خارج از جدول FDB باشد. همچنین دقت کنید اگر یک ورودی ARP متناظر با یک آدرس آی پی باشد که در یک پورت یا کانال تعریف شده وجود داشته باشد، در این حالت فیلد VLAN خالی خواهد بود.
مثال زیر موجودیت‌های درون یک جدول ARP را نشان می‌دهد.
۲. switch show bridge multicast filtering
برای نمایش پیکربندی فیلتر multicast استفاده می‌شود. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show bridge multicast filtering vlan vlan-id
پارامتر vlan vlan-id برای تعیین شبکه محلی مجازی (VLAN) استفاده می‌شود.

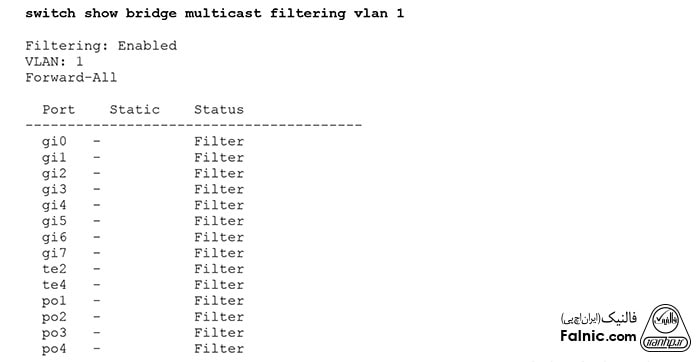

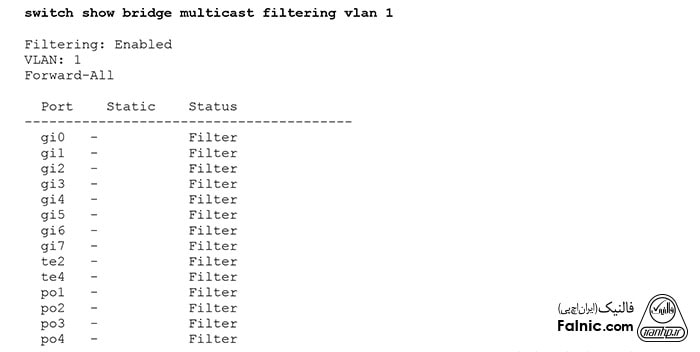

مثال زیر اطلاعات مربوط به پیکربندی Multicast شبکه محلی مجازی ۱ (VLAN1) را نشان می‌دهد.
برای استفاده از تعمیرات و خدمات تجهیزات سیسکو روی لینک بزنید.
۳. switch show bridge multicast unregistered
برای نمایش پیکربندی فیلتر multicast ثبت نشده استفاده می‌شود. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show bridge multicast unregistered
این دستور show، هیچ پارامتر یا مقدار پیش‌فرضی ندارد.
۴. switch show dot1x
سوییچ فوق با مجوز مدیریتی در وضعیت EXEC اجرا شده و برای نمایش اطلاعات زیر استفاده می‌شود:
- نمایش رابط‌های ۱X یا وضعیت یک ارتباط مشخص شده.
- نمایش اطلاعاتی در مورد تمامی پورت‌ها (حتا پورت‌هایی که فعال نیستند.)
- نمایش گزارش آماری ۱x
- کاربران مجاز فعال ۱X دستگاه را نمایش می‌دهد.
ترکیب نحوی نگارش ۳.۶.۱ و بعد از آن به شرح زیر است:
switch show dot1x { detailed | interface gigabitEthernet interface-id | statistics | users}
ترکیب نحوی نگارش ۳.۵.۱ به شرح زیر است:
switch show dot1x { all | detailed | interface gigabitEthernet interface-id | statistics [ gigabitEthernet interface-id] | users}

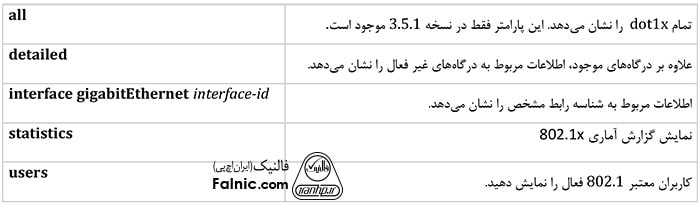

پارامترها
اگر پارامتر detailed استفاده شود، اطلاعاتی در ارتباط با تمامی پورت‌ها نشان داده می‌شود. اگر پارامتر users استفاده شود، اطلاعاتی در ارتباط با تمامی کاربران نشان داده می‌شود.
مثال کاربردی
مثال اول
مثال زیر بسته‌های Multicast ثبت نشده که برای رابط gigabitEthernet 1/1 فیلتر شده‌اند را نشان می‌دهد.
توضیح برخی از فیلدهای مهم نشان داده شده در مثال بالا به شرح زیر است:
Port: شناسه رابط پورت را نشان می‌دهد.
Host mode: حالت پیکربندی احراز هویت پورت را نشان می‌دهد. مقادیر ممکن: تک میزبان، چند میزبان، چند جلسه.
Port Administrated status: حالت مدیریت پورت (پیکربندی شده) را نشان می‌دهد. مقادیر ممکن: force-unauth, auto، force-auth.
Port Operational status: حالت عملیاتی (واقعی) پورت را نشان می‌دهد. مقادیر ممکن: authorized یا unauthorized.
Quiet period: مدت زمانی (برحسب ثانیه) را نشان می‌دهد که دستگاه برای تایید هویت به انتظار نشسته و سرانجام تایید هویت با شکست روبرو شده است. (به‌طور مثال، کلاینت یک گذرواژه نامعتبر را ارائه داده است).
Tx period: مدت زمانی (بر حسب ثانیه) را نشان می‌دهد که دستگاه پیش از ارسال مجدد درخواست در انتظار پاسخی برای یک درخواست پروتکل تایید اعتبار توسعه یافته (EAP) یا شناسه فریم از کلاینت صبر کرده است.
Supplicant timeout: مدت زمانی (بر حسب ثانیه) که دستگاه منتظر پاسخی برای یک فریم درخواست-EAP از طرف کلاینت را به انتظار نشسته، پیش از آن‌که اقدام به ارسال دوباره درخواست کند را نشان می‌دهد.
Max req: حداکثر تعداد دفعاتی که دستگاه یک فریم درخواست EAP (با فرض عدم دریافت پاسخ) را برای کلاینت ارسال کرده، قبل از آن‌که دوباره فرآیند ارسال تأیید اعتبار را آغاز کند نشان می‌دهد.
Authentication success: تعداد دفعاتی که دستگاه پیام موفقیت را از سرور تأیید اعتبار دریافت کرده نشان می‌دهد.
Authentication fails: تعداد دفعاتی که دستگاه یک پیام عدم موفقیت را از سرور تأیید اعتبار دریافت کرده نشان می‌دهد.
مثال دوم

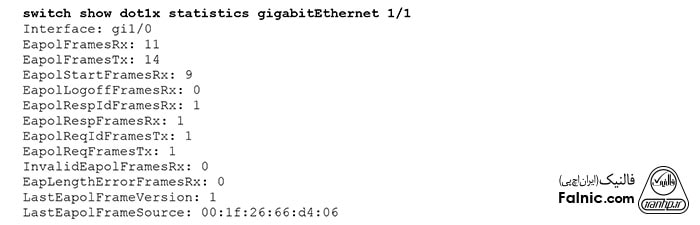

در مثال زیر گزارش آماری ۸۰۲.۱X برای gigabitEthernet 1/1 نشان داده شده است:
۵. switch show lacp
برای نمایش اطلاعات LACP تمامی رابط‌ها یا یک رابط خاص استفاده می‌شود. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show lacp [ { gigabitEthernet | port-channel} interface-id]
مثال کاربردی

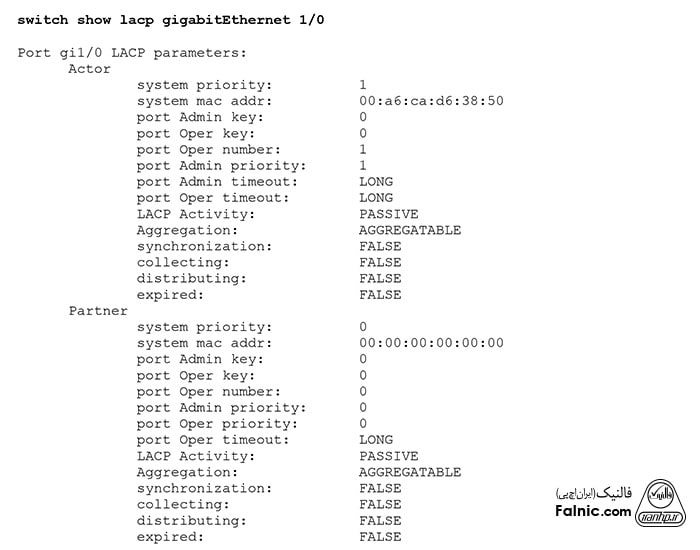

مثال زیر خروجی فرمان فوق را برای Gigabit Ethernet interface 1/0 نشان می‌دهد.
۶. switch show interface advertise
اطلاعات auto-negotiation مربوط به تمامی پیکربندهای مربوط به رابط‌ها یا یک رابط خاص را نشان می‌دهد. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show interface advertise [ { gigabitEthernet | port-channel} interface-id]
مثال کاربردی

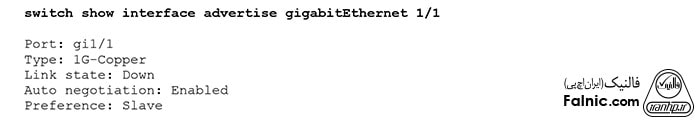

مثال زیر اطلاعات مربوط به auto-negotiation موجود برای یک رابط gigbitEthernet 1/1 را نشان می‌دهد.
۷. switch show interface configuration
اطلاعات پیکربندی تمامی رابط‌ها یا یک رابط خاص را نشان می‌دهد. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show interface configuration [ { gigabitEthernet | port-channel} interface-id]
مثال کاربردی

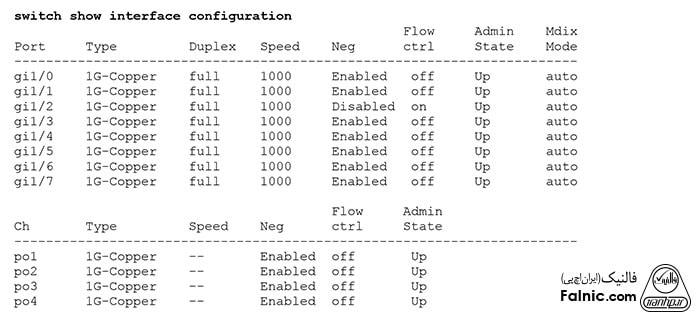

مثال زیر اطلاعات مربوط به تمامی رابط‌های پیکربندی شده را نشان می‌دهد.
۸. switch show interface counters
ترافیک مربوط به تمامی رابط‌های فیزیکی یا یک رابط خاص را نشان می‌دهد. سوییچ فوق باید با مجوز مدیریتی در وضعیت EXEC اجرا شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show interface counters [ { gigabitEthernet | port-channel} interface-id]
مثال کاربردی

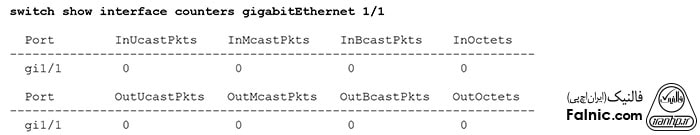

مثال زیر ترافیک مربوط به Gigabit Ethernet interface 1/1 را نشان می‌دهد.

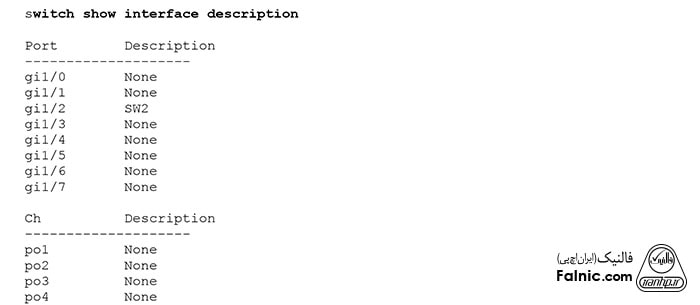

۹. switch show interface description
توضیحات مربوط به تمامی رابط‌های پیکربندی شده یا یک رابط خاص را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show interface description [ { gigabitEthernet | port-channel} interface-id]
مثال کاربردی

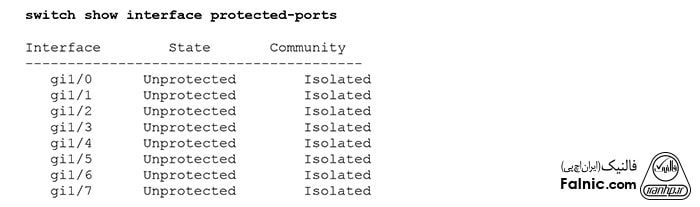

۱۰. switch show interface protected-ports
اطلاعات مربوط به تمام رابط‌های محافظت شده یا یک رابط خاص را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show interface protected-ports [ { gigabitEthernet | port-channel} interface-id]
مثال کاربردی

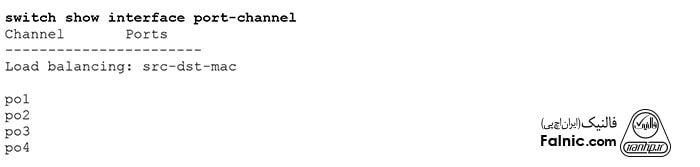

۱۱. switch show interface port-channel
اطلاعات مربوط به تمام رابط‌های کانال پورت یا یک رابط خاص را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show interface port-channel [ interface-id]
مثال کاربردی

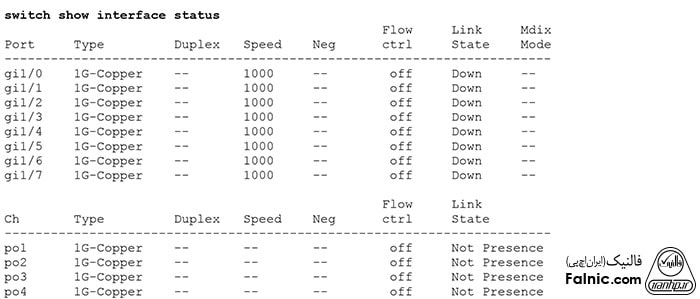

۱۲. switch show interface status
اطلاعات مربوط به وضعیت تمام رابط‌ها یا یک رابط خاص را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show interface status
مثال کاربردی

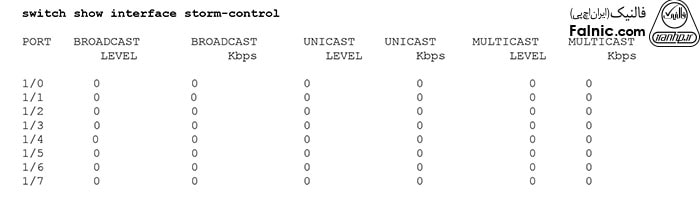

۱۳. switch show interface storm-control
اطلاعات پیکربندی storm control را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show interface storm-control
این سوییچ فاقد آرگومان یا مقداری است.
مثال کاربردی

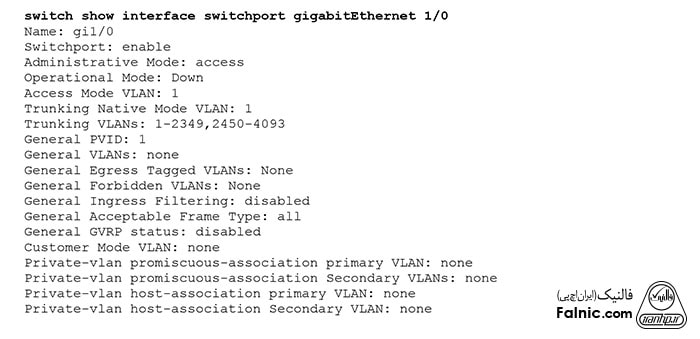

۱۴. switch show interface switchport
اطلاعات switchport تمام رابط‌ها یا یک رابط خاص را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show interface switchPort [ { gigabitEthernet | port-channel} interface-id]
مثال کاربردی
۱۵. switch show ip igmp snooping groups
برای نمایش گروه‌های Multicast که توسط IGMP snooping پیکربندی شده‌اند استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

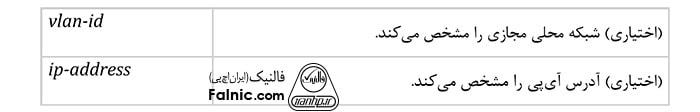

switch show ip igmp snooping groups [ vlan vlan-id] [ ip-addr ip-address]
برای آن‌که بتوانید تمامی گروه‌های Multicast که توسط IGMP snooping پیکربندی شده‌اند را مشاهده کنید، از فرمان فوق بدون هیچ پارامتری استفاده کنید. برای مشاهده یک زیرشبکه از گروه‌های Multicast که توسط IGMP snooping پیکربندی شده فرمان فوق را همراه با پارامترهای مربوطه استفاده کنید.
مثال کاربردی

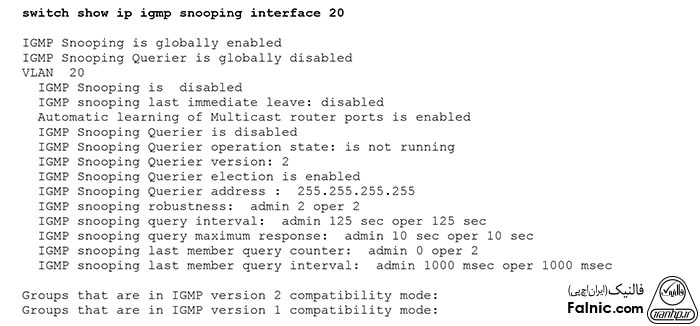

۱۶. switch show ip igmp snooping interface
برای نمایش اطلاعات پیکربندی snooping IGMP برای یک شبکه محلی خاص استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show ip igmp snooping interface [ vlan-id]
مثال کاربردی
۱۷. switch show ip igmp snooping mrouter
برای نمایش اطلاعاتی در مورد رابط‌های روتر Multicast استفاده می‌شود. سوییچ فوق اطلاعات لازم در مورد تمامی شبکه‌های محلی مجازی یا یک شبکه محلی مجازی خاص را نشان می‌دهد. ترکیب نحوی استفاده از این سوییچ به شرح زیر است:
switch show ip igmp snooping mrouter [ interface vlan-id]
مثال کاربردی

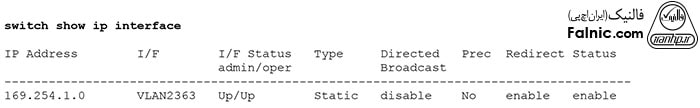

۱۸. switch show ip interface
برای نمایش وضعیت قابل استفاده بودن رابط‌های پیکربندی شده استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show ip interface
این فرمان فاقد آرگومان است.
مثال کاربردی
۱۹. switch show ip route
وضعیت جاری جدول مسیریابی را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show ip route
این سوییچ فاقد هیچ‌گونه کلیدواژه یا آرگومانی است.
مثال کاربردی

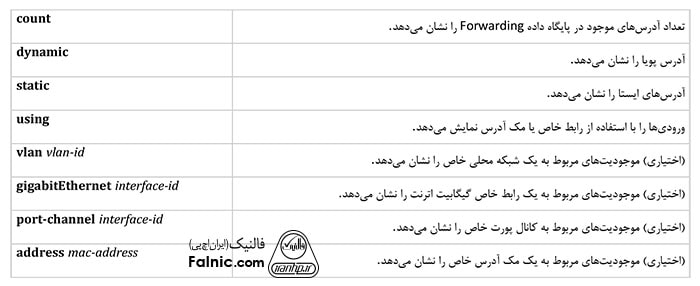

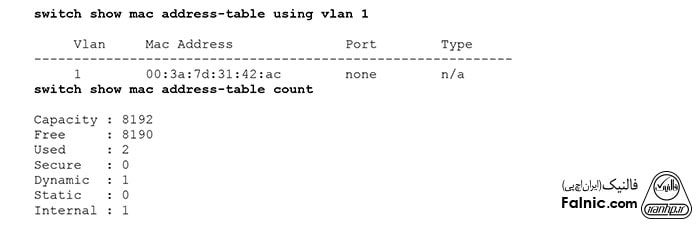

۲۰. switch show mac address-table
موجودیت‌های درون جدول مک آدرس را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show mac address-table { count | dynamic | static | using} [ { vlan vlan-id | gigabitEthernet interface-id | port-channel interface-id | address mac-address} ]
مثال کاربردی

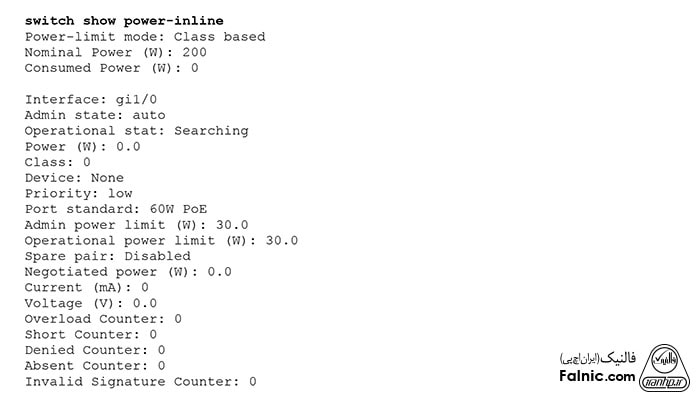

۲۱. switch show power-inline
برای نمایش اطلاعات توان درون خطی استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show power-inline
سوییچ فوق فاقد هیچ‌گونه آرگومانی است.
مثال کاربردی
در اجرای دستور switch show power-inline، برای تمام اینترفیس ها اطلاعات زیر نمایش داده می‌شود.

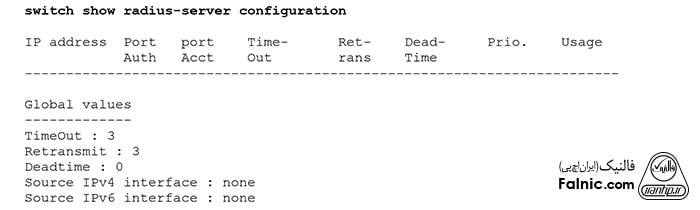

۲۲. switch show radius-server configuration
برای نمایش تنظیمات سرور RADIUS استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show radius-server configuration
سوییچ فاقد آرگومان است.
مثال کاربردی

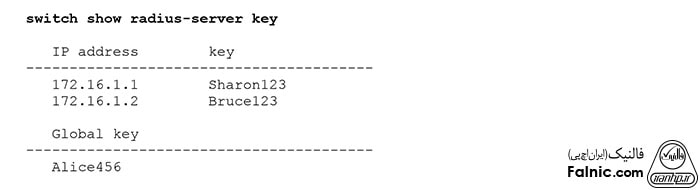

۲۳. switch show radius-server key
تنظیمات کلیدی سرور RADIUS را نشان می‌دهد. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show radius-server key
سوییچ فوق آرگومان است.
مثال کاربردی

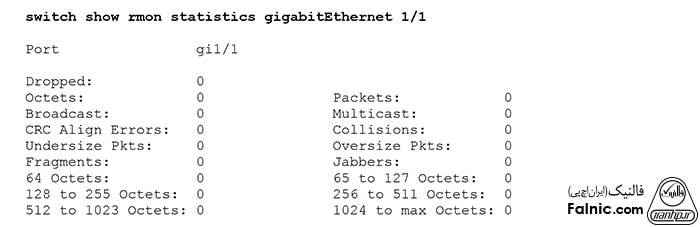

۲۴. switch show rmon statistics
برای ارائه گزارش آماری RMON استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show rmon statistics { gigabitEthernet | port-channel} interface-id
مثال کاربردی

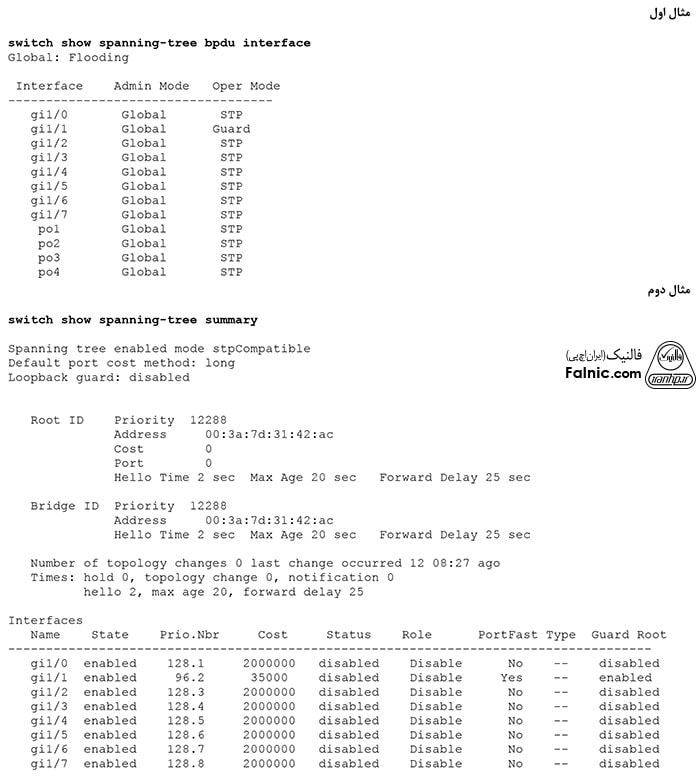

۲۵. switch show spanning-tree
برای نمایش اطلاعات پیکربندی spanning-tree استفاده می‌شود. ترکیب نحوی استفاده این سوییچ به شرح زیر است:

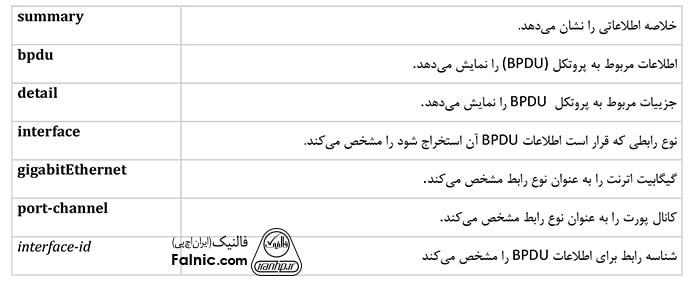

switch show spanning-tree { summary | bpdu { detail | interface [ { gigabitEthernet | port-channel} interface-id] } }
مثال کاربردی

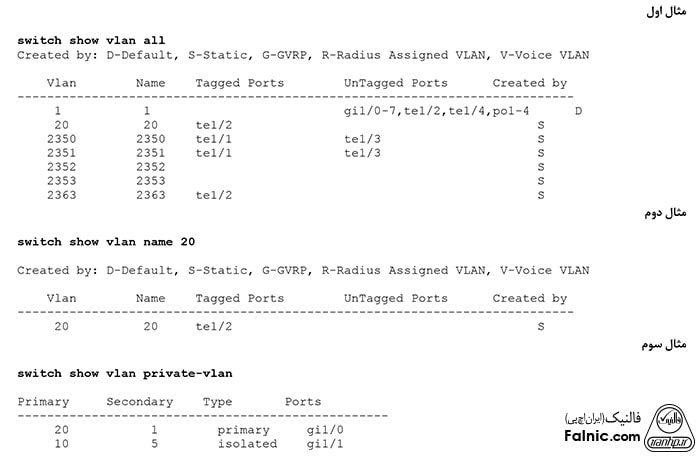

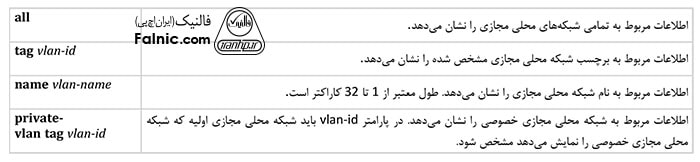

۲۶. switch show vlan
اطلاعاتی در ارتباط با شبکه محلی مجازی ارائه می‌کند. ترکیب نحوی استفاده این سوییچ به شرح زیر است:
switch show vlan { all | tag vlan-id | name vlan-name | private-vlan [ tag vlan-id] }
مثال کاربردی
