آموزش تبدیل سوئیچ لایه ۲ به ۳


نحوه تبدیل سوئیچ لایه ۲ به ۳ در سوئیچ های مدیریتی سیسکو سری SFE/SGE

اگر با سوئیچ شبکه آشنا باشید می‌دانید که بسیاری از سوئیچ‌های مدرن در لایه ۳ کار می‌کنند و برای انجام این کار از اینترفیس‌های لاجیکال استفاده می‌کنند.  اینترفیس‌های لایه ۳ با استفاده از اینترفیس‌های مسیریابی فیزیکی، هاست‌ها را در سوئیچ‌های مدیریتی مثل سوئیچ های سیسکو sfe/sge ایجاد می‌کنند. اگر ادمین بخواهد ویژگی‌هایی مثل ip static routing یا udp relay را اجرا کند سوئیچ باید به سوئیچ لایه ۳ تبدیل شود. در ادامه چگونگی تبدیل سوئیچ لایه ۲ به ۳ را آموزش می‌دهیم. با توسعه شبکه آداکهمراه باشید.

تبدیل سوئیچ لایه ۲ به ۳

برای آموزش تبدیل سوئیچ لایه ۲ به ۳ از ابزار Putty استفاده می‌کنیم و تنظیمات را روی سوئیچ‌های مدیریتی sfe و sge که نسخه نرم افزاری آنها v3.0.0.18 است انجام می‌دهیم. آخرین نسخه ابزار putty را دانلود کنید. در این آموزش از نسخه v0.62 استفاده شده است.

ابتدا ابزار putty را معرفی می‌کنیم. Putty، ترمینال متن باز و رایگانی است که برای پروتکل‌هایی مثل ssh و telnet و raw و Rlogin، به عنوان کلاینت عمل می‌کند. برای تبدیل سوئیچ لایه ۲ به ۳ به ترتیب زیر عمل کنید.

  1. سوئیچ را به کامپیوتر ادمین وصل کنید و putty را اجرا کنید.
نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله1

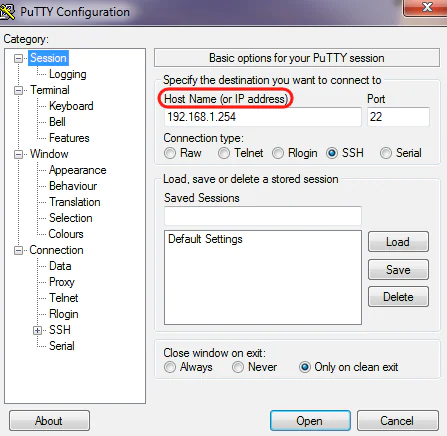

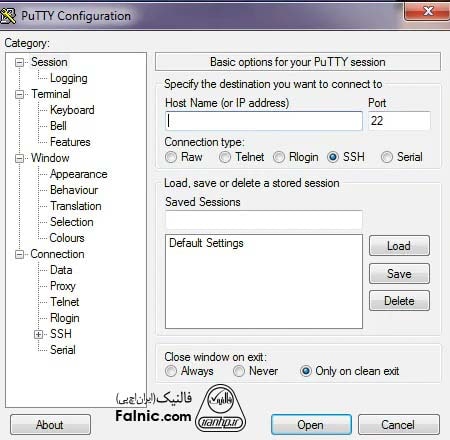

۲. از سمت چپ session را انتخاب کنید و در قسمت Host Name (or IP address)، آدرس آی پی اختصاص داده شده به دستگاه را وارد کنید.

نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله2

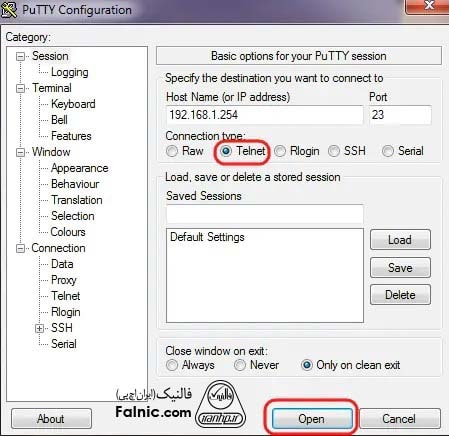

۳. از قسمت Connection type گزینه telnet را انتخاب کنید. در این قسمت در واقع نوع ارتباطی که ادمین می‌خواهد برای authentication استفاده کند مشخص می‌شود.

سپس روی دکمه open بزنید تا پنجره Login Screen باز شود.

نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله3
پیشنهاد مطالعه

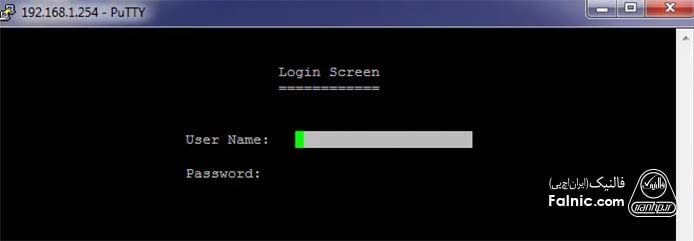

۴. برای دسترسی به دستگاه در قسمت User Name نام کاربری را وارد کنید. نام کاربری پیش فرض، admin است.

با زدن دکمه Down به قسمت password دسترسی دارید و می‌توانید رمز عبور خود را وارد کنید. پسورد پیش فرض، admin است.

نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله4

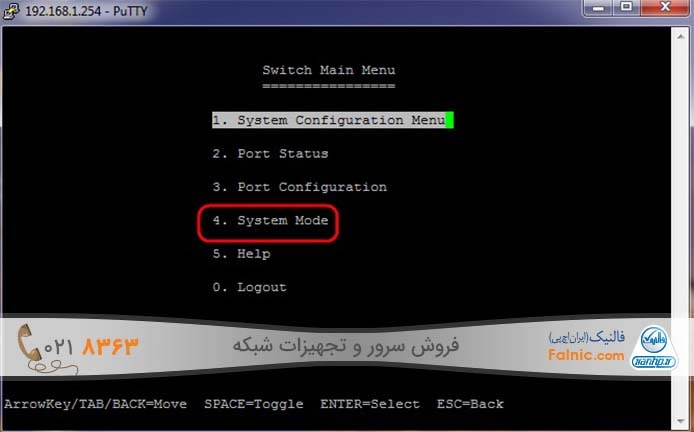

۵. با استفاده از دکمه‌های Up/Down گزینه system mode را انتخاب کرده و اینتر بزنید.

نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله5

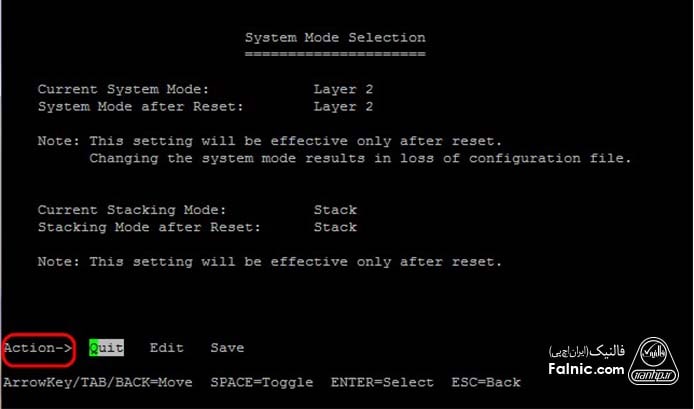

۶. از کلیدهای Right/Left استفاده کنید و گزینه edit را انتخاب و اینتر کنید.

نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله6
مشاوره و طراحی شبکه در توسعه شبکه آداک(ایران اچ پی)
توسعه شبکه آداکبا تکیه بر دانش، تخصص و تجربه متخصصین خود، نیازهای مشتریان خصوصی و دولتی خود را بررسی و تحلیل می‌کند و خدمات خود را در زمینه مشاوره، طراحی، پیاده‌سازی، نظارت و پشتیبانی شبکه‌های کامپیوتری ارایه می‌دهد.

دریافت مشاوره طراحی شبکه

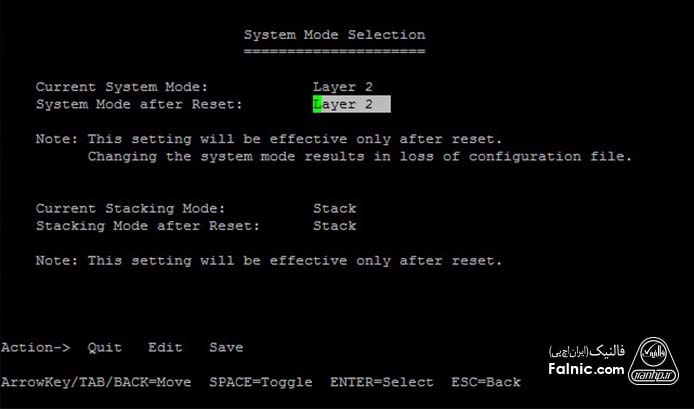

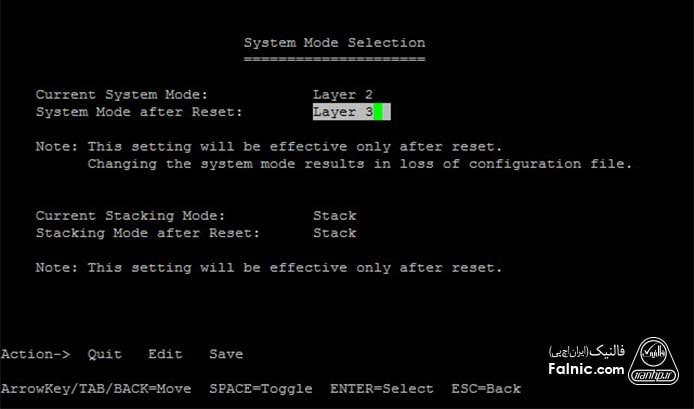

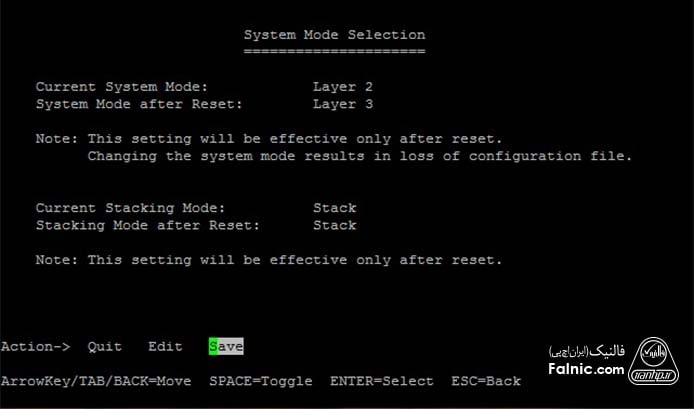

۷. با استفاده از space، گزینه system mode را به layer 3 تغییر دهید.

نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله7
نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله 7
پیشنهاد مطالعه

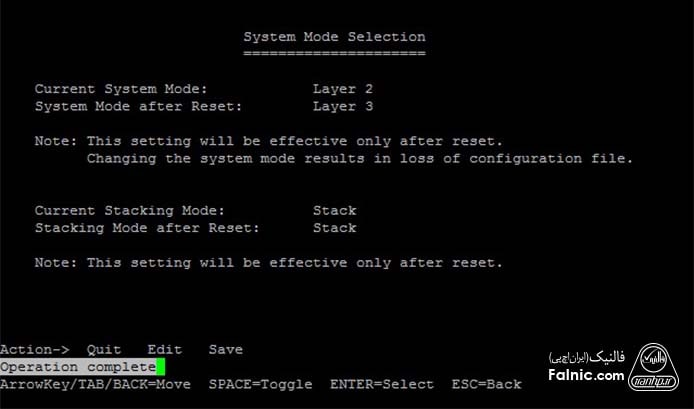

۸. دکمه esc را بزنید تا به فیلد Action برگردید. از دکمه چپ و راست استفاده کنید و گزینه save را انتخاب و اینتر کنید.

نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله8

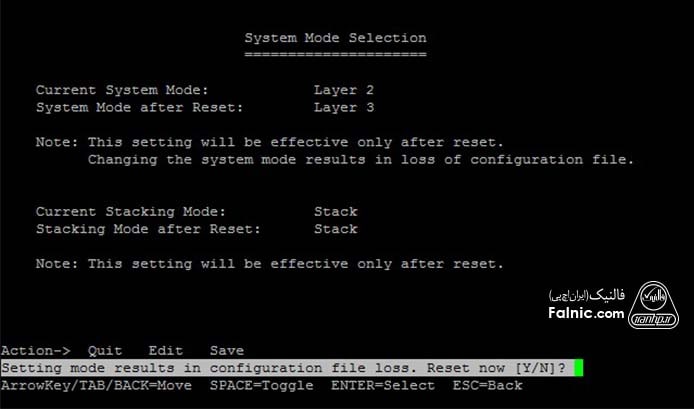

۹. با زدن دکمه y دستگاه ریست می‌شود.

نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله9

۱۰. منتظر بمانید تا دستگاه ری استارت شود. در این مدت، شبکه قطع خواهد شد.

نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله10
پیشنهاد مطالعه

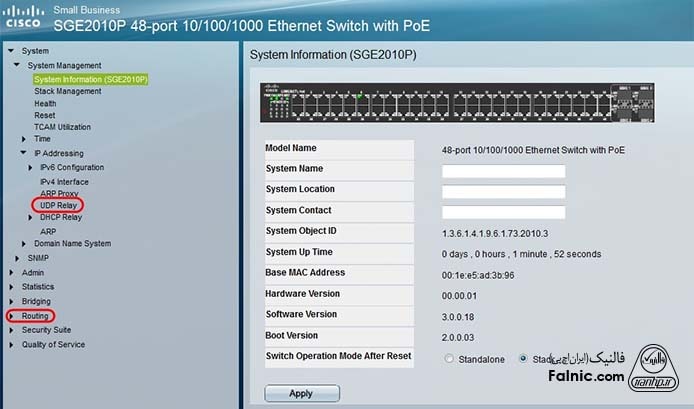

۱۱. به web configuration utility لاگین شوید و به صفحه System Management بروید. در GUI گزینه‌های جدیدی مثل UDP Relay و Routing را می‌بینید که فقط وقتی سوئیچ در حالت لایه ۳ است وجود دارند.

نحوه تبدیل سوئیچ لایه 2 به 3 - مرحله11
خدمات تعمیر انواع سوئیچ و محصولات سیسکو در فالنیک
با استفاده از تخصص کارشناسان تعمیر محصولات سیسکو در توسعه شبکه آداکبا صرف هزینه مناسب، دستگاه‌های خراب و از کار افتاده را به شبکه خود برگردانید و از خدمات باکیفیت و درجه یک و کم هزینه سیسکو استفاده کنید.

خدمات و تعمیر cisco در توسعه شبکه آداک

نویسنده : مریم فقیهی
