آموزش بستن رک شبکه، نحوه قرار دادن سرور در رک


یادداشت ویراستار: این مطلب در اردیبهشت ۱۴۰۰ توسط کارشناسان سرور و شبکه فالنیک، بررسی و تایید شده است.

علاوه بر آگاهی از شرایط مختلف و متفاوت فروش سرور و به راه انداختن یک شبکه ادمین های شبکه باید از آن آگاهی داشته باشند، نحوه چیدمان سرور و تجهیزات شبکه در داخل رک نیز یکی از نکات بسیار مهمی است که جزو مهارت‌های ادمین‌های شبکه محسوب می‌شود. با توسعه شبکه آداکهمراه باشید:

۱۰ نکته در چیدمان تجهیزات داخل رک

اگر تصمیم به نصب رک سرور در خانه یا محل کار خود دارید بسیار مهم است که کارها را بدون اشتباه پیش ببرید و لازمه آن، داشتن دانش کافیست. برای آشنایی با رک سرور و شبکه محتوای “رک شبکه چیست؛ معرفی رک و انواع آن” را بخوانید. در ادامه ۱۰ نکته کاربردی در آرایش رک اتاق سرور ارایه می‌دهیم:

۱- انتخاب مکان مناسب برای نصب رک نکته بسیار مهمی است. خیلی از شرکت‌ها مکان از پیش طراحی شده برای دیتاسنتر و اتاق سرور ندارند لذا انتخاب بهترین محل برای نصب رک سرور که مشکلی به وجود نیاید و تجهیزات لازم برای خود رک تامین شود، بسیار مهم است. وقتی رک را نصب کنید دیگر جابجا کردن و حرکت دادن آن سخت می‌شود.

۲- امنیت محل رک سرور بسیار مهم است چون هم تجهیزات گران هستند و دیتای داخل آنها ارزشمند است. اتاق‌های میانی از این جهت که پنجره‌ای ندارند مناسبند. اتاق سرور باید قفل داشته باشد تا افراد غیرمجاز نتوانند وارد شوند همچنین نباید در محل پررفت‌وآمد قرار گیرد تا ضربه به رک سرور وارد نشود. از طرفی سرورها و تجهیزات شبکه در رک تولید سروصدا می‌کند و باعث آزار کارمندان می‌شود. مطالعه مطلب “مشخصات اتاق سرور استاندارد و بهترین شرایط نگهداری سرور” پیشنهاد می‌شود.

۳- خنک نگه داشتن ابزارهای پردازشی نکته مهمی است. تجهیزات خنک کننده مناسب انتخاب کنید. توجه کنید که رک سرور را نباید نزدیک منابع گرمایشی قرار دهید و نباید نور خورشید از پنجره رویی آنها بیفتد. پنجره‌ها را طوری بپوشانید که گرمای خورشید باعث بالا رفتن دمای رک نشود. همچنین رک را در کنار دیوار به گونه‌ای قرار دهید که جریان هوا وجود داشته باشد. تمام تجهیزات از خود گرما تولید می‌کنند پس هنگام چیدمان تجهیزات داخل رک باید جریان هوای مناسب وجود داشته باشد.

پیشنهاد مطالعه

۴- رکی را انتخاب کنید که نیازهای شما را برطرف کند. این انتخاب باید بر اساس تجهیزاتی باشد که قرار است داخل رک قرار گیرد. رک باید فضای کافی برای تجهیزاتتان داشته باشد و تجهیزات باید به صورتی امن در آن قرار گیرند. از بین انواع رک ها مدلی که مناسب شماست انتخاب کنید مثلا دیواری، ایستاده، رک Open Door یا Closed Door و …

۵- هنگام خرید رک سرور و شبکه توجه کنید که رک با دیگر تجهیزات شما سازگار است مثلا با ریل‌های تجهیزات.



برای انتخاب و خرید سرور و تجهیزات شبکه از فروشگاه سرور و تجهیزات شبکه دیدن کنید.



۶- در خرید رک سرور خساست به خرج ندهید.

۷- برای رک حتما PDU تهیه کنید تا برق مناسب و پایدار و ایمن برای تجهیزات داخل رک سرور فراهم کنید.

۸- یکی از اصول آرایش رک این است که هنگام افزودن تجهیزات به رک سرور روی کابل ها برچسب و لیبل بزنید. در رک باید کابل‌ها را به دستگاه‌هایی مثل روتر و سوئیچ و سرور و دیگر تجهیزات وصل کنید پس با زدن برچسب روی هر کابل مشخص می‌کنید کدام کابل به کدام دستگاه می‌رود. این کار هنگام عیب‌یابی بسیار کمک می‌کند.

۹- کابل‌ها را منظم کنید. این کار نه تنها باعث نظم و زیبایی در رک سرور می‌شود بلکه درصد خرابی و خطا در پیکربندی و نصب را کاهش می‌دهد.

10 نکته در چیدمان تجهیزات داخل رک

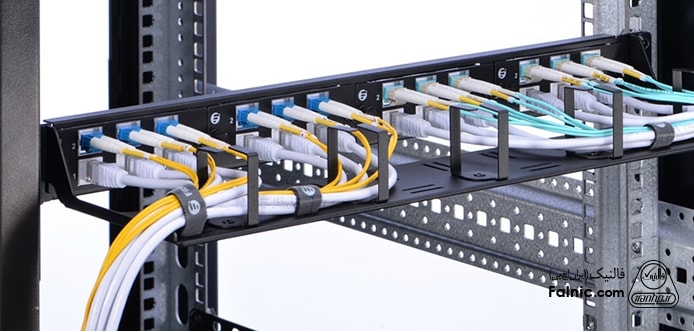

در نحوه مرتب سازی رک از ابزارهای Cable Management مانند cable tie و patch panel و horizontal and vertical cable manager و cable label استفاده می‌شود.

آموزش آرایش کابل در رک یکی از مهمترین آموزش‌هایی است که ادمین‌ها باید ببینند. Cable Management از جمله مواردی است که در راه‌اندازی و آرایش رک سرور نادیده گرفته می‌شود در حالی که اگر راهکار مناسبی برای آن در نظر نگیرید کابل‌های شبکه در داخل رک مثل ماکارانی خواهند شد. نه تنها خرابی و عیب یابی آن را در شبکه سخت می‌کند بلکه اتصال دوباره کابل به جای درستش کار سختی است. در ثانی، Cable Management امنیت سخت افزارها را تامین می‌کند. اگر کابل‌کشی را اصولی انجام ندهید هم جریان هوا در داخل رک سرور را ضعیف کرده‌اید و هم توزیع هوای خنک را مختل می‌کنید.

۱۰- نیازهای آتی کسب‌وکارتان را در نظر بگیرید تا اگر خواستید به رک دستگاه‌هایی اضافه کنید، فضای کافی داشته باشید.

پیشنهاد مطالعه

اصول آرایش رک

جایگیری تجهیزات داخل رک سرور بسیار مهم است. نصب تجهیزات داخل رک باید به گونه‌ای باشد که فضای کافی برای سرویس آنها باقی بماند. قبل از شروع خیلی خوب به نحوه قرارگیری تجهیزات داخل رک فکر کنید و نقشه آن را تهیه کنید. برای تهیه نقشه و دیاگرام آرایش تجهیزات در رک سرور می‌توانید از برنامه رایگان موجود در لینک کشیدن دیاگرام و نقشه رک استفاده کنید.

اصول آرایش رک
جایگیری تجهیزات داخل رک سرور بسیار مهم است.

تجهیزات سنگین‌تر مانند UPS و باتری های اکسترنال باید در پایین‌ترین قسمت رک سرور قرار گیرند تا هم تعادل رک برقرار باشد و هم خطر نشت اسید باتری و تاثیر روی دیگر تجهیزات حذف شود و هم حمل و جابجایی آنها راحت باشد.

پس از باتری و UPS نوبت به سرورها می‌رسد. سرورهای سنگین‌تر و بزرگ‌تر را در قسمت‌های پایین‌تر و سرورهای کوچک‌تر و سبک‌تر را بالای آنها در نظر گیرید. نصب سرورها در قسمت پایینی رک به این دلیل بهتر است که هوای خنک‌تری در قسمت پایین وجود دارد و تعادل و ثبات در رک بهتر برقرار است و دسترسی به سرورها راحت‌تر است.

موس و کیبورد و مانیتور در قسمت میانی رک قرار گیرد تا فرد به راحتی بتواند با آن کار کند.

بهتر است روتر و سوئیچ را در بالای رک قرار دهید تا پورت ها و LED ها راحت‌تر دیده شوند.



مشاوره و طراحی شبکه در توسعه شبکه آداک(ایران اچ پی)
توسعه شبکه آداکبا تکیه بر دانش، تخصص و تجربه متخصصین خود، نیازهای مشتریان خصوصی و دولتی خود را بررسی و تحلیل می‌کند و خدمات خود را در زمینه مشاوره، طراحی، پیاده‌سازی، نظارت و پشتیبانی شبکه‌های کامپیوتری ارایه می‌دهد.

دریافت مشاوره طراحی شبکه



آموزش تصویری نصب سرور در رک

سرور اچ پی HPE ML350 با اینکه سروری ایستاده است، اما قابلیت نصب در داخل رک را هم دارد یعنی قابلیت رک مونت کردن دارد. در ادامه آموزش نصب سرور در داخل رک را می‌بینید.

در ابتدا ذکر چند نکته ضروری است. از آنجایی که سرور HPE ML350 بسیار سنگین است، برای اینکه ریسک صدمه فیزیکی به دستگاه و خود شما کم شود، اقدامات زیر را انجام دهید:

  1. از سلامت و ایمنی محل نصب و تجهیزات، اطمینان حاصل کنید.
  2. برای بلند کردن و نصب کردن سرور، از کسی کمک بگیرید خصوصا اگر دستگاه هنوز به ریل‌ها وصل نشده است. وقتی سرور بیش از ۲۲.۵ کیلوگرم وزن دارد، برای قرار دادن سرور در داخل رک، حداقل دو نفر باید حضور داشته باشند. اگر محل نصب سرور از سطح قفسه سینه شما بالاتر است، ممکن است نفر سومی هم برای کمک نیاز باشد.
  3. هنگام قرار دادن سرور در داخل رک و یا خارج کردن سرور از رک، باید دقت کافی را داشته باشید چرا که سرور در این حالت (عدم اتصال به ریل‌ها) بسیار متزلزل است.
  4. اصولا در قرار دادن تجهیزات در داخل رک، باید توجه شود که سنگین‌ترین تجهیزات در پایین‌ترین قسمت قرار گیرد. سپس از پایین به بالا اقدام به پر کردن رک کنید.
پیشنهاد مطالعه

پس از انجام اقدامات اولیه برای نصب سرور در داخل رک، می‌توانید مراحل نصب سرور ML350 G9 در رک را شروع کنید:

  1. از تمام اطلاعات سرور بکاپ و پشتیبان تهیه کنید.
  2. تمامی اپلیکیشن‌ها را بسته و سپس سیستم عامل را خاموش کنید.

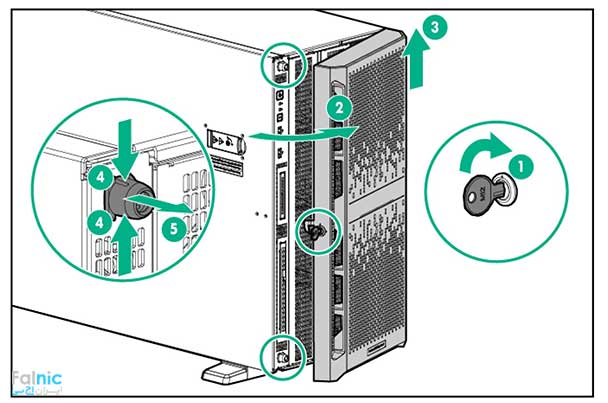

  3. با توجه به تصویر زیر، از روی کیس سرور، قفل Bezel سرور را باز کرده (شماره ۱) و Bezel را باز (شماره ۲) و سپس با هدایت آن به سمت بالا، از سرور جدا کنید (شماره ۳). سپس درپوش کیس را با پیچاندن پیچی که در شماره ۴ و ۵ در تصویر زیر می‌بینید، بردارید.
آموزش نصب سرور در رک
  1. سرور را با فشار دادن دکمه Power که در قسمت جلوی سرور قرار دارد، خاموش کنید.
  2. سرور را از برق کشیده و تمامی کابل‌های برق را از سرور جدا کنید.
  3. سرور را در حالت خوابیده قرار دهید.

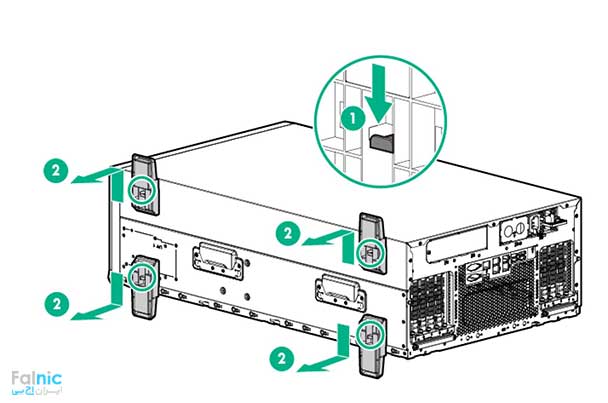

  4. پایه‌های سرور را از سرور جدا کنید.
قرارگیری سرور HPE ML350 در رک

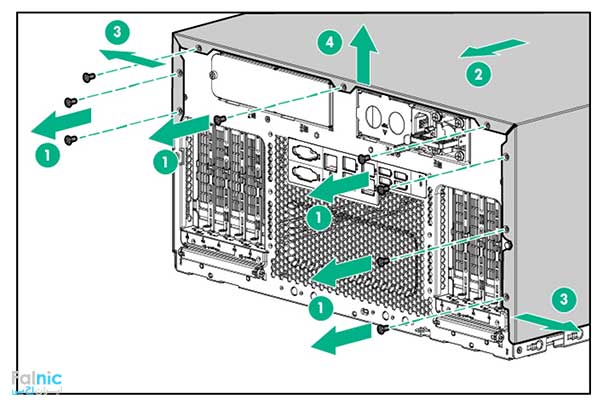

  1. تمامی پیچ‌های کیس را باز کرده و سپس درپوش کیس را به سمت عقب کیس و سپس بالا بکشید تا بتوانید آن را از سرور جدا کنید.
قرارگیری سرور HPE ML350 در رک

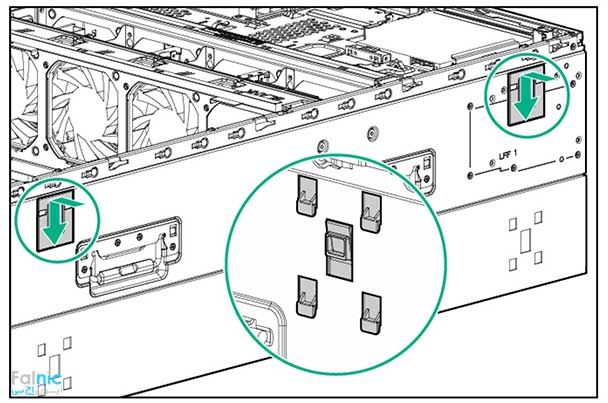

  1. مطابق شکل زیر، Base Blankها را در قسمتی که پایه‌های سرور وصل بود، نصب کنید.
قرارگیری سرور HPE ML350 در رک

۱۰- سرور را برگردانید و Access Panel را دربیاورید:

  • اگر کابل امنیتی Kensington نصب است، آن را از قسمت پشت سرور دربیاورید.
  • اگر Access Panel Latch، قفل است، برای باز کردن پیچ امنیتی قفل درپوش، باید از پیچ‌گوشتی T-15 Torx استفاده کنید.

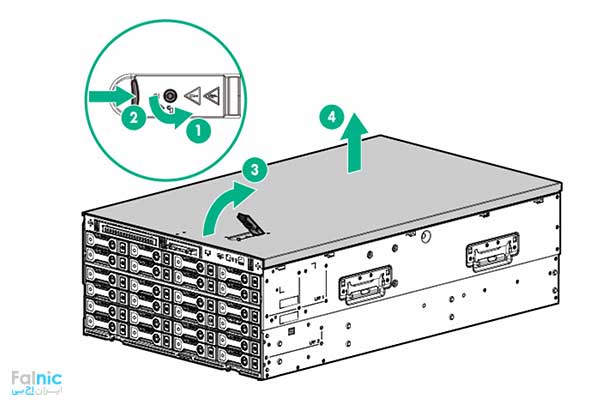

  • گیره درپوش (Access Panel Latch) را فشار داده و سپس به سمت بالا بکشید. سپس Access Panel را به سمت عقب کیس هدایت کرده و از سرور جدا کنید.
قرارگیری سرور HPE ML350 در رک

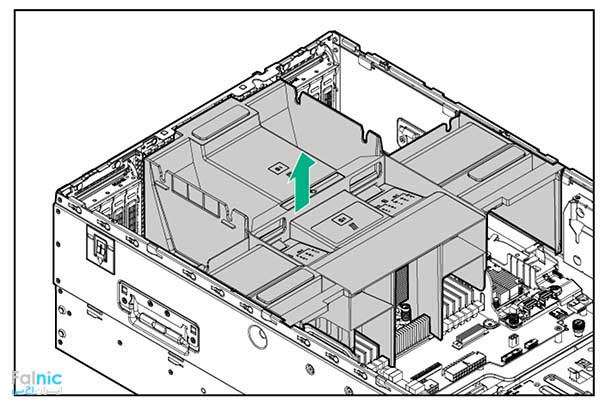

  1. Air Buffle را خارج کنید.
قرارگیری سرور HPE ML350 در رک

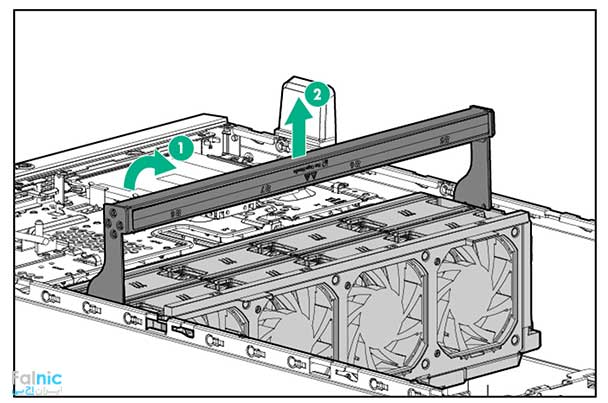

  1. Fan Cage را خارج کنید.
قرارگیری سرور HPE ML350 در رک

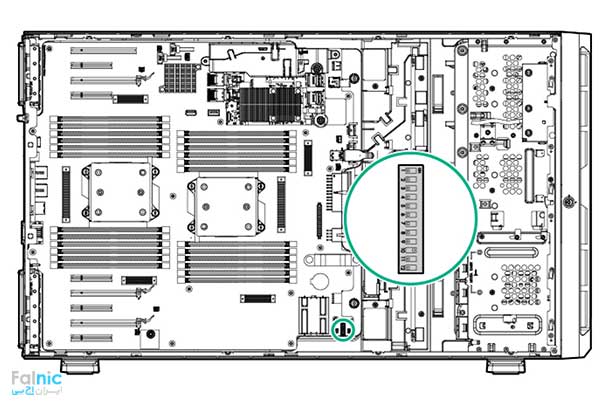

  1. سوییچ System Maintenance Switch را بر روی بورد سرور قرار دهید.
قرارگیری سرور HPE ML350 در رک

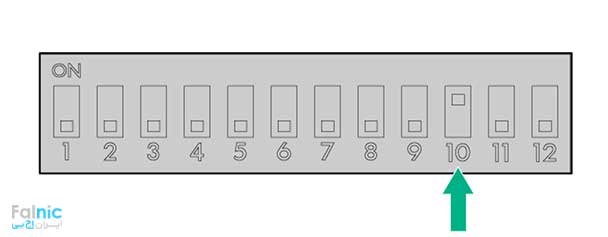

  1. برای پیکربندی در حالت رک، باید قسمت شماره ۱۰ از سوییچ System Maintenance Switch را در حالا ON قرار دهید.
قرارگیری سرور HPE ML350 در رک

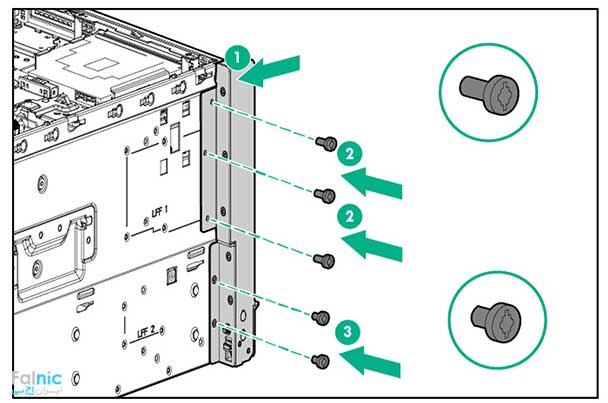

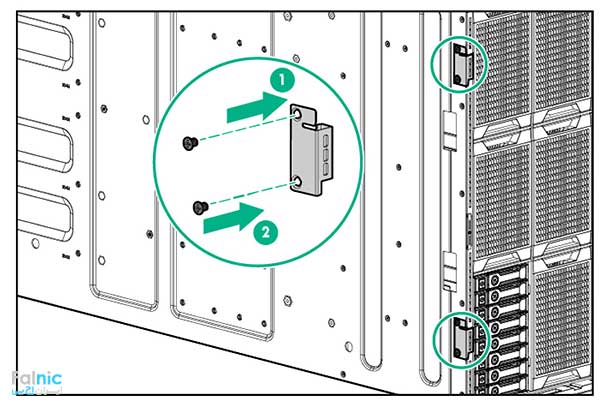

  1. در سمت راست و چپ سرور، Rack Bezel Earها را نصب کنید:
  • سه عدد پیچ نقره‌ای T-15 را که در قسمت بالای هر Rack Bezel Ear قرار دارد، بسته و کاملا محکم کنید.
  • دو عدد پیچ مشکی T-15 را که در قسمت پایینی هر Rack Bezel Ear قرار دارد، بسته و کاملا محکم کنید.
قرارگیری سرور HPE ML350 در رک
  1. Hinge های مربوط بهBezel جلویی را نصب کنید. (Front Bezel Hinge)
قرارگیری سرور HPE ML350 در رک

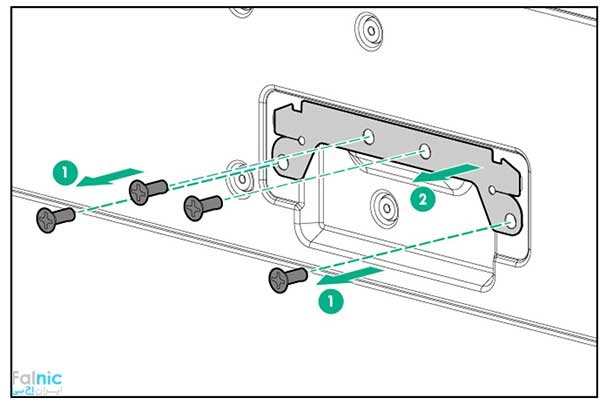

  1. کاورهای دستگیره روی کیس را باز کنید اما پیچ‌هایش را نگه دارید.
قرارگیری سرور HPE ML350 در رک

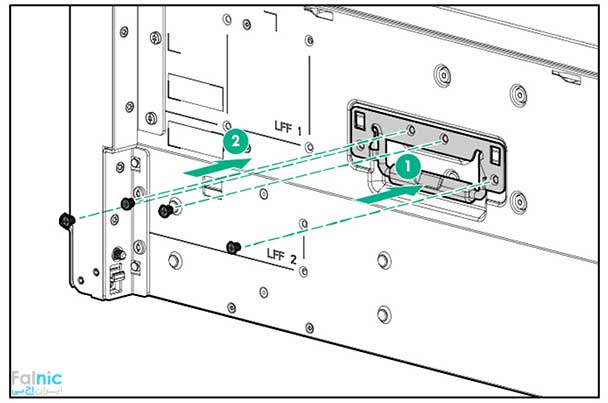

  1. دستگیره‌های سرور رک‌مونت (Rack Server) را نصب کنید.
قرارگیری سرور HPE ML350 در رک

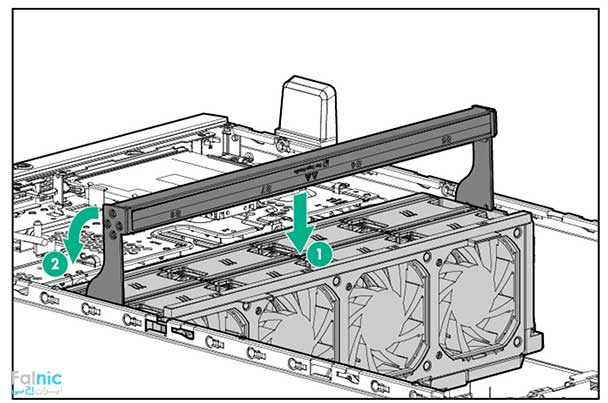

  1. Fan Cage را نصب کنید.
قرارگیری سرور HPE ML350 در رک

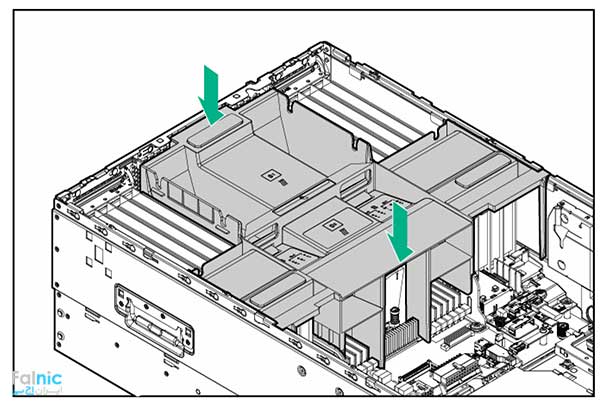

  1. Air Buffle را نصب کنید.
قرارگیری سرور HPE ML350 در رک

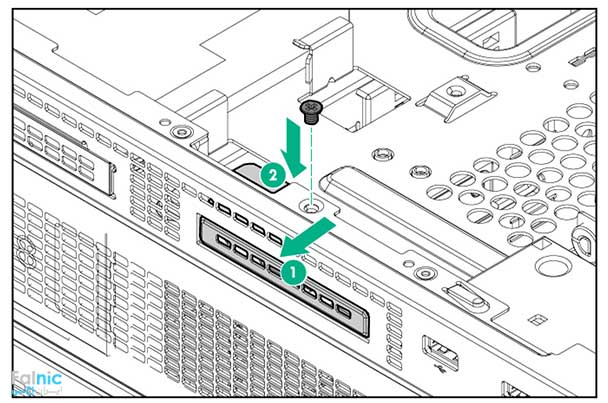

  1. SID Blank را نصب کنید.
قرارگیری سرور HPE ML350 در رک

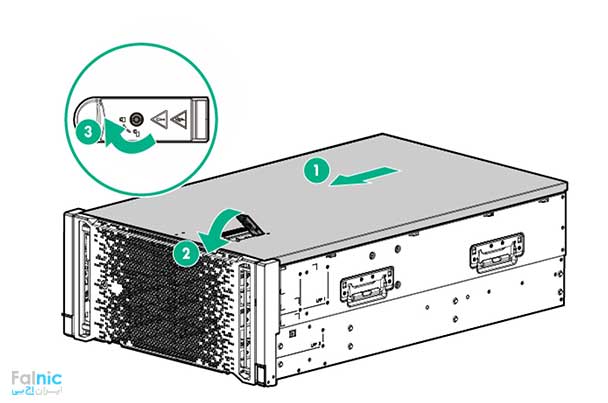

  1. Access Panel را نصب کنید.
  • Access Panel را در حالی که گیره درپوش (Hood Hatch) باز است، روی قسمت بالای سرور قرار دهید.
  • گیره درپوش را به پایین فشار دهید و Access Panel را به سمت حالت بسته هل دهید.
  • برای بستن پیچ امنیتی موجود در گیره درپوش، از پیچ‌گوشتی T-15 Torx استفاده کنید.
  • پس از قرار گرفتن سرور در رک، اگر کابل امنیتی Kensington را برداشته‌ایم، آن را در قسمت پشت سرور وصل کنید.
قرارگیری سرور HPE ML350 در رک
  1. سرور را در داخل رک و روی ریل‌های رک قرار دهید.
  2. تجهیزاتی که روی پنل پشتی نصب می‌شوند را نصب کنید.
  3. کابل برق را به قسمت پشت سرور وصل کنید و دوشاخه آن را به پریز بزنید.

نکته: برای نصب سرور در داخل رک، نیاز به استفاده از Cable Management Arm است.
