آموزش کامل نحوه چیدمان رم سرور hp و افزودن رم به سرور

چیدمان رم سرور hp، از قسمت‌های مهم کانفیگ کردن سرور است که باید با توجه به مدل سرور و معماری آن، انجام گیرد. در این مقاله، نحوه چیدمان رم سرور hp در نسل های مختلف و نحوه اضافه کردن رم سرور را آموزش می‌دهیم. با توسعه شبکه آداکهمراه باشید.

• چیدمان رم سرور hp
• نکات مهم در چیدمان رم سرور hp
• نحوه چیدمان رم سرور hp g10
• نحوه چیدمان رم سرور hp g9
• نحوه چیدمان رم سرور hp g8

چیدمان رم سرور hp

نحوه چیدمان رم سرور hp، با توجه به مدل سرور و ظرفیت‌های آن، متفاوت است. البته چیدمان رم در برخی از مدل‌ها، تا حد زیادی یکسان است. برای چیدمان رم های سرور، باید سرور را خاموش کنید؛ سپس دستگاه را از رک جدا کرده و درب پنل را باز کنید. اما برای چیدمان رم سرور hp، باید بورد اصلی، شیارهای رم که با نام شیار DIMM شناخته می‌شوند را بررسی کنید. سرورهای مختلف، دارای تعداد DIMM های متفاوتی هستند که حداکثر ظرفیت رم سرور را تعیین می‌کند.

در ادامه، چیدمان رم سرور hp و نحوه اضافه کردن رم سرور را با توجه به مدل‌های مختلف، با جزئیات تخصصی، شرح داده‌ایم.

نکات مهم در چیدمان رم سرور hp

1. سرورها امکان نصب چند پردازشگر را دارند. برای نصب رم‌ها، حتما از اسلات‌هایی استفاده کنید که cpu در کنار آن نصب شده است.
2. اگر در سروری که قابلیت نصب دو پردازنده را دارد، تنها یک پردازنده نصب شده است، فقط نیمی از اسلات‌های dimm قابلیت استفاده دارند، یعنی اسلات‌های کنار همان پردازنده‌ای که روی سرور نصب شده است.
3. وقتی دو پردازنده در سرور نصب شده‌اند، تعادل لازم در نصب dimm را رعایت کنید و برای هر cpu، رم‌هایی با تعداد و سرعت برابر در نظر بگیرید.
4. اسلات‌های سفید رنگ اولین اسلات‌هایی هستند که باید پر شوند. (نزدیک‌ترین اسلات از سمت راست cpu)
5. سرورهای hp ترکیب dimm های مختلف udimm و  rdimmو lrdimm با یکدیگر را پشتیبانی نمی‌کنند.
6. رسیدن به حداکثر سرعت حافظه، ارتباط مستقیمی با نوع حافظه، مدل پردازنده و نحوه پیکربندی حافظه دارد. بنابراین سعی کنید از رم‌هایی استفاده کنید که سرعت برابری دارند و با قدرت پردازنده نیز همخوانی داشته باشند.
7. رسیدن به حداکثر ظرفیت حافظه، به تعداد اسلات‌های dimm و بیشترین ظرفیت رمی که سرور پشتیبانی می‌کند به علاوه تعداد و مدل پردازشگری که سرور پشتیبانی می‌کند، بستگی دارد.

رعایت اصول بالا در نحوه چیدمان رم‌ها و نحوه اضافه کردن رم سرور ضروری‌ست. در غیر این صورت سرور به درستی کار نمی‌کند و یا نمی‌تواند بهترین عملکرد خود را بروز دهد.

نحوه چیدمان رم سرور hp g10

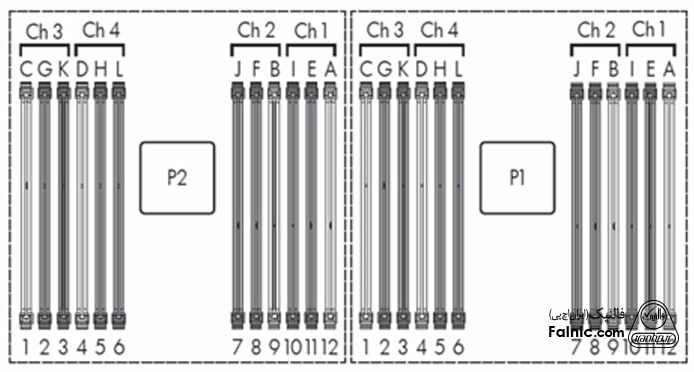

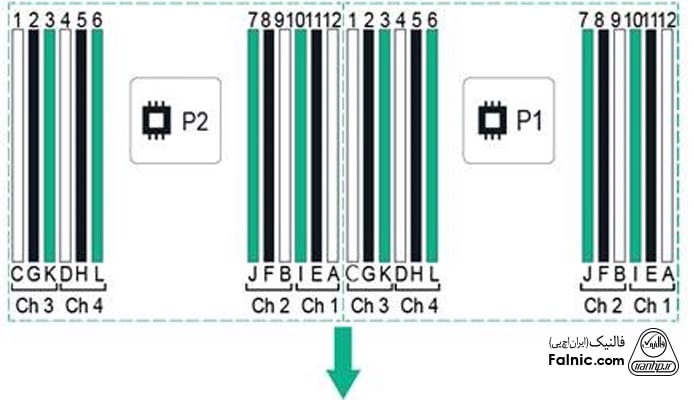

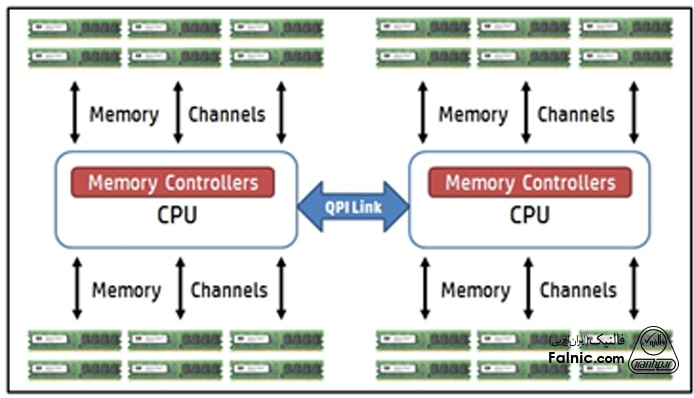

در تصویر زیر معماری رم سرور hp g10 را مشاهده می‌کنید. همان‌طور که می‌بینید این سرور از دو پردازنده پشتیبانی می‌کند و به ازای هر پردازنده، چهار کانال وجود دارد که هر کدام از کانال‌ها دارای سه شکاف dimm هستند. در چیدمان رم‌ها باید به حفظ تعادل dimmها دقت کنید.

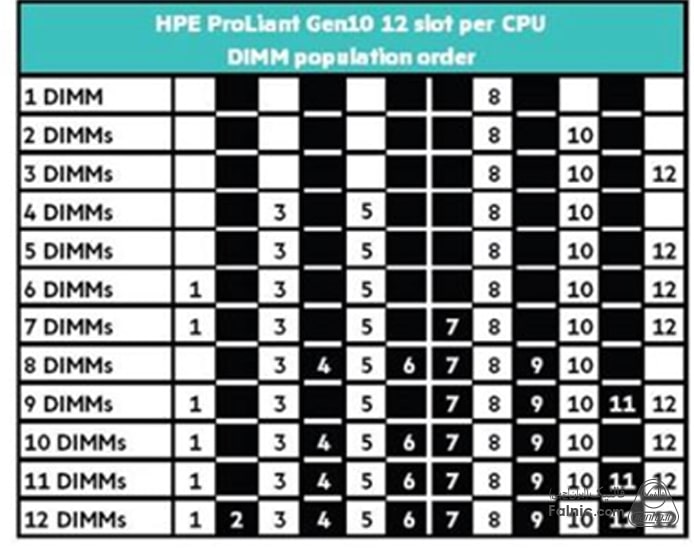

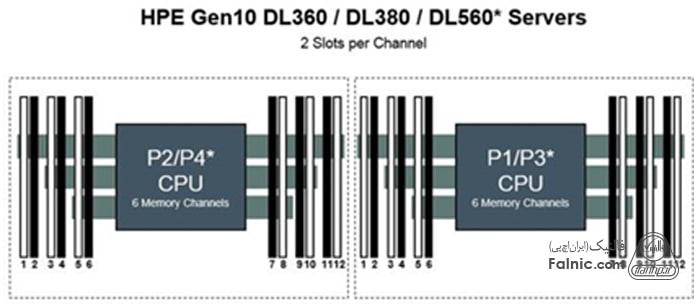

در تصویر زیر نحوه چیدمان رم‌ها در اسلات‌ها، براساس تعداد رم‌ها مشخص شده است. به طور مثال در صورتی که قصد داریم سه رم را به سروری با یک cpu متصل کنیم، باید آن‌ها را در اسلات‌های ۸، ۱۰ و ۱۲ جایگذاری کنیم. دقت کنید که این شکل شرایط نصب رم را برای یک cpu توضیح می‌دهد. بنابراین براساس اصل «توازن رم‌ها در cpuها» اگر شش رم برای دو cpu داشته باشیم، باید آن‌ها را در اسلات‌های ۸، ۱۰ و ۱۲ مربوط به هر دو cpu جایگذاری کنیم.

نحوه چیدمان رم سرور hp g9

در نحوه چیدمان رم سرور hp g9 نکاتی وجود دارد که رعایت آن‌ها الزامی‌ست. در ادامه ضمن بررسی این نکات، نقشه چیدمان رم سرور hp g9 را توضیح می‌دهیم.

اگر از سرور hp g9 استفاده می‌کنید، باید علاوه بر نکات کلی چیدمان سرور hp، دو نکته زیر را نیز مد نظر قرار دهید:

1. رم‌های نسل قبلی سرورهای hp که مدل ddr3 است پشتیبانی نمی‌شود.
2. مانند سرور g10، در این سرور هم به ازای هر پردازنده، چهار کانال موجود است و به ازای هر کانال حافظه، سه شکاف dimm وجود دارد.

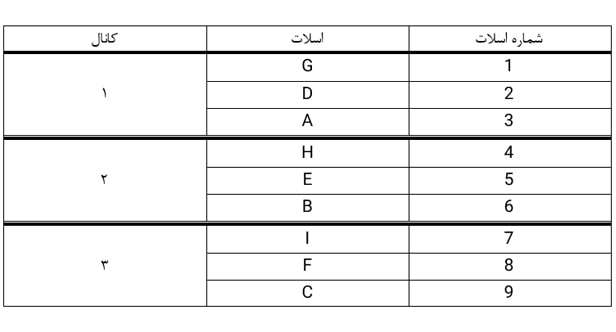

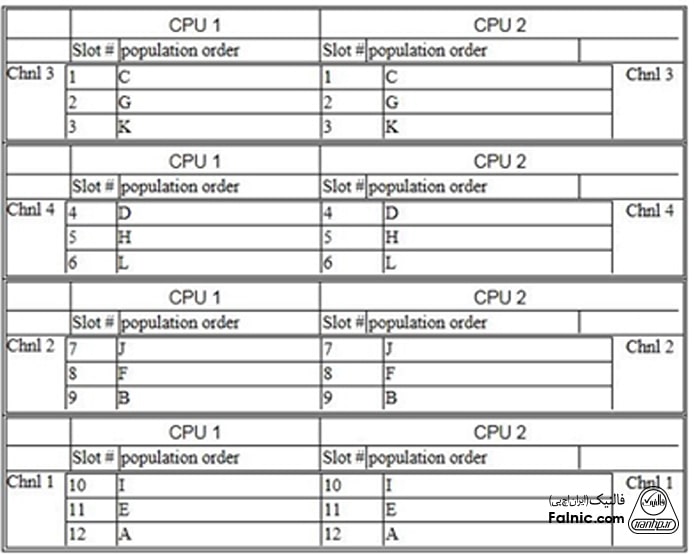

در زیر، نقشه چیدمان رم سرور hp g9 را می‌بینید. چیدمان و نحوه اضافه کردن رم سرور در hp g9، باید طبق این اصول صورت گیرد:

• چیدمان رم‌ها را باید به ترتیب حروف انگلیسی انجام دهید. یعنی ابتدا حرف A، سپس B و C و غیره، قرار می‌گیرد.
• در صورتی که یک پردازنده نصب است، چیدمان رم‌ها را به ترتیب حروف الفبای انگلیسی، با این توالی انجام دهید: A, B, C, D, E, F
• در صورتی که دو پردازنده نصب باشد، چیدمان رم‌ها را به ترتیب حروف الفبای انگلیسی، با این توالی انجام دهید:
• CPU1-A
• CPU2-A
• CPU1-B
• CPU2-B
• CPU1-C
• CPU2-C

نحوه چیدمان رم سرور hp g8

معماری حافظه ddr3 برای سرورهای hp g8 با پردازنده‌های سری E5-2600 دارای چندین پیشرفت نسبت به سرورهای g6 و g7 است، از جمله موارد زیر:

1. افزایش به چهار کانال حافظه در هر پردازنده
2. حداکثر سرعت حافظه ۱۶۰۰ MT/s با قابلیت پشتیبانی تا ۱۸۶۶ MT/s در مدل‌های بعدی پردازنده
3. پشتیبانی از HP SmartMemory
4. پشتیبانی از فناوری lrdimm، که امکان چیدمان سه dimm چهار کاناله (quad-rank) را در هر کانال فراهم می‌کند.

حال ببینیم چیدمان و نحوه اضافه کردن رم سرور در مدل‌های hp g8 چگونه است:

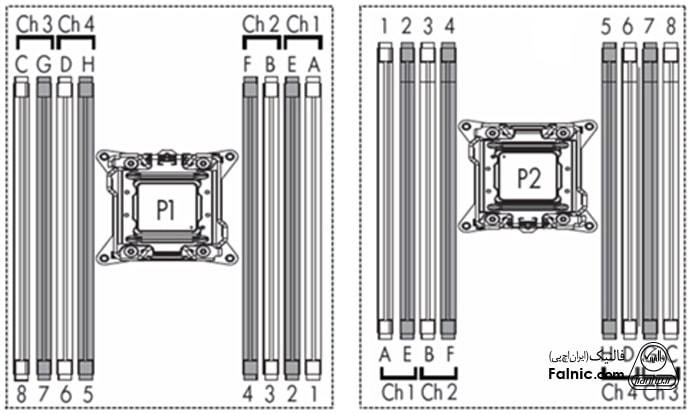

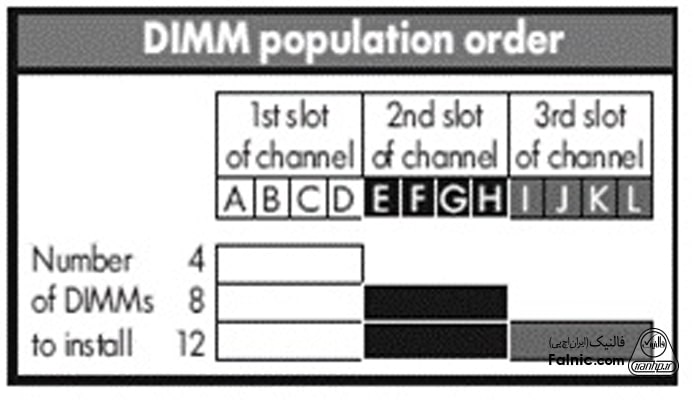

شکل زیر پیکربندی شکاف حافظه سرور ۲۴ اسلاتی dl380p g8 را نشان می‌دهد. در این شکل، اولین اسلات حافظه برای هر پردازنده، اسلات‌های سفید (A و B و C و D) هستند.

اگر فقط یک پردازنده در سیستم نصب شده است،DIMM ها را به ترتیب حروف الفبا (A, B, C, …) نصب کنید.

زمانی که دو پردازنده در سرور نصب شده است،DIMM ها را به ترتیب حروف الفبا و به ترتیب زیر نصب کنید:

1. P1-A
2. P2-A
3. P1-B
4. P2-B
5. در یک کانال معین، کاربر باید DIMM ها را از dual-rank تاsingle-rank  پر کند.

شکل زیر پیکربندی اسلات حافظه را برای سرورهای ۱۶ اسلاتی g8 نشان می‌دهد. پیکربندی مشابه سرورهای ۲۴ اسلات است اما توجه کنید در این مدل، تنها دو اسلات dimm در هر کانال وجود دارد. این‌جا هم، اولین اسلات حافظه برای هر پردازنده، اسلات‌های سفید (A و B و C و D) هستند. کاربر باید ۱۶ اسلات سرور را با استفاده از دستورالعملی مشابه با سرور ۲۴ اسلاتی پر کند.

نحوه چیدمان رم سرور hp g7

سرور hp g7 از رم های ddr3 پشتیبانی می‌کند. در مورد چیدمان حافظه‌های ddr3 نکاتی وجود دارد که بعضی از آن‌ها با حافظه‌های ddr4 مشترک اند اما برای پایین آوردن درصد خطا هنگام نصب این حافظه‌ها، دوباره آن‌ها را بررسی می‌کنیم:

1. برای سرورهایی که ۱۸ شکاف DIMM دارند:
2. به ازای هر پردازنده، سه کانال وجود دارد، پس در هر سرور hp g7، شش کانال داریم.
3. به ازای هر کانال حافظه، سه اسلات DIMM وجود دارد. در مجموع، ۱۸ اسلات.
4. در کانال تک حافظه، سه DIMM در نزدیک‌ترین فاصله با پردازنده، وجود دارند.
5. در کانال سه حافظه، سه ‌DIMM در بیشترین فاصله با پردازنده، وجود دارند.
6. ابتدا باید شکاف‌های سفید رنگ پر شوند.
7. حافظه‌های udimm و rdimm نباید با یکدیگر ترکیب شوند.
8. در صورتی که پردازنده‌ی مربوطه نصب نشده حافظه‌ی رم مربوط به آن را نصب نکنید.
9. اگر روی یک سیستم با ظرفیت دو cpu، تنها یک پردازنده نصب شده است، از نیمی از اسلات‌های حافظه می‌توانید استفاده کنید.
10. در صورت امکان، بهتر است که اسلات‌های حافظه، با ظرفیت‌های یکسان پر شوند.
11. اگر dimm با بار سنگین (quad-rank) نصب شده باشد، ظرفیت هر کانال حافظه به دو DIMM محدود می‌شود یعنی در هر کانال حافظه، تنها دو dimm با بار سنگین می‌توان نصب کرد.
12. در هر کانال حافظه، تنها دو udimm می‌توان نصب کرد. در صورتی که اسلات سومی وجود دارد، باید خالی بماند.
13. در هر کانال، اسلات‌های حافظه باید به ترتیب سنگین‌ترین(quad-rank) بار تا سبک‌ترین بار(single-rank) پر شوند.
14. dimm با بالاترین رنک، در دورترین نقطه نسبت به چیپست قرار می‌گیرد.
15. برای حالت mirroring حافظه، کانال سه باید خالی باشد. کانال‌های یک و دو به طور یکسان پر می‌شوند.
16. برای حالت lock-step کانال سه باید خالی باشد. کانال‌های یک و دو، به‌صورت جفت پر می‌شوند. در سیستم ۳dpc شکاف‌های جفت‌شده یک و چهار، دو و پنج، سه و شش هستند. به همین شکل، در سیستم ۲dpc، شکاف‌های جفت‌شده باید یک و چهار، دو و پنج باشند.

برای مثال نحوه چیدمان رم در hp dl380 g7 را بررسی می‌کنیم:

ترتیب قرارگیری حافظه‌های رم، با حرف A شروع می‌شود. در ادامه، حرف B و C و غیره خواهد بود.

نحوه چیدمان رم سرور hp g6

در سرور hp g6، می‌توان از dimm های نوع rdimm و udimm استفاده کرد، اما دقت کنید نحوه اضافه کردن رم سرور در مدل‌های hp g6 به گونه‌ای‌ست که dimm ها باید از یک نوع باشند و ترکیب این دو نوع حافظه، سیستم را با مشکل مواجه می‌کند.

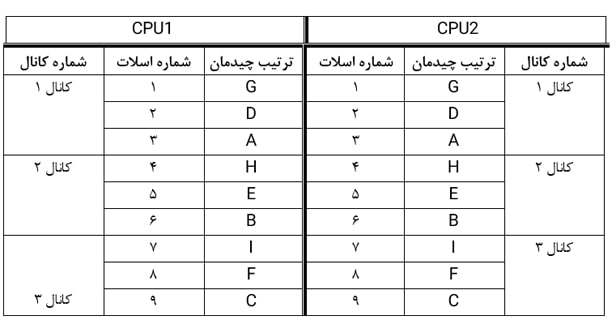

همانطور که در جدول زیر نشان داده شده است، هر پردازنده از سه کانال پشتیبانی می‌کند و هر کانال از سه اسلات DIMM برخوردار است.

سرور hp g6 از لحاظ Clock speed، از انواع dimmهای زیر پشتیبانی می‌کند:

• Dimmهای single rank و dual rank مدل PC3-10600 (DDR-1333) که در ۱۳۳۳ و ۱۰۶۶ مگاهرتز کار می‌کنند.
• Dimmهای quad-rank مدل PC3-8500 (DDR-1067) که در ۱۰۶۶ مگاهرتز کار می‌کنند.

البته بسته به مدل پردازنده و تعداد DIMM های نصب شده و اینکه آیا UDIMM یا RDIMMs روی سرور نصب شده است، clock speed حافظه ممکن است به ۱۰۶۶ یا ۸۰۰ مگاهرتز کاهش یابد.

معماری حافظه ddr3 برای سرورهای hp g8 با پردازنده‌های سری E5-2600 دارای چندین پیشرفت نسبت به سرورهای g6 و g7 است، از جمله موارد زیر:

1. افزایش به چهار کانال حافظه در هر پردازنده
2. حداکثر سرعت حافظه ۱۶۰۰ MT/s با قابلیت پشتیبانی تا ۱۸۶۶ MT/s در مدل‌های بعدی پردازنده
3. پشتیبانی از HP SmartMemory
4. پشتیبانی از فناوری lrdimm، که امکان چیدمان سه dimm چهار کاناله (quad-rank) را در هر کانال فراهم می‌کند.

”
}
},{
